規格：10~35
壓力：至350 bar
流量：至1000 L/min

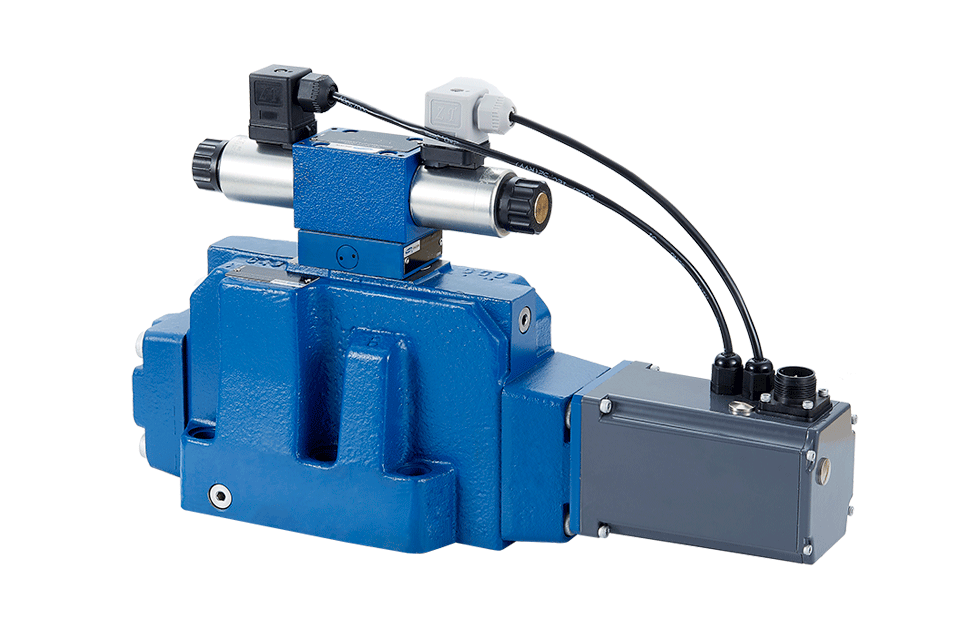

? 帶主閥芯電氣位置反饋的先導式雙級比例方向閥，用于控制液流的大小和方向
? 板式連接結構，連接尺寸符合 ISO 4401 標準
? 主閥芯彈簧對中
? 帶集成式比例放大器
? 先導控制為單級比例方向閥
? 先導閥為螺紋連接型比例電磁鐵，線圈可單獨拆卸
| 概述 | |||||||||
| 通徑 | 10 | 16 | 25 | 27 | 32 | ||||
| 安裝位置 | 任意，優先水平安裝 | ||||||||
| 儲存溫度 | ℃ | – 20 至+ 80 | |||||||
| 使用環境溫度 | ℃ | -20 至+ 50 | |||||||
| 重量 | kg | 8.7 | 11.2 | 16.8 | 20 | 37.2 | 72 | ||
| 液壓( p=100bar HLP46 油溫40℃±5℃時測得) | |||||||||
| 工作壓力 | -先導閥 | 控制油 | bar | 25 至315 | |||||
| -主閥 | 油口 P A B | bar | 最高315 | 最高 350 | 最高 350 | 最高210 | 最高 350 | 最高 350 | |
| 回油壓力 | 油口 T (先導回油) | 內泄 | bar | 穩態 <10 | |||||
| 外泄 | bar | 最高 315 | 最高250 | 最高 250 | 最高 210 | 最高 250 | 最高 250 | ||
| 油口 Y | bar | 穩態 <10 | |||||||
| 公稱流量qVnom ±10%， Δp=10bar( Δp=閥壓差 ) | L/min | 25 50 | - 125 | - 220 | - - | - 440 | - | ||
| 100 | 180 | 350 | 500 | 600 | 1000 | ||||
| 主閥流量 (最大允許流量) | L/min | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
| 油口X 和Y 控制油流量，
當輸入 階躍信號時 （ 0 至100 % ，315 bar) | L/min | 4.1 | 8.5 | 11.7 | 11.7 | 13 | 13 | ||
| 工作介質 | 符合DIN 51 524標準的礦物油(HLHLP) (HFD-R) | ||||||||
| 工作介質溫度范圍 | ℃ | 10 至80優先選擇 40至50 | |||||||
| 粘度范圍 | mm2/s | 20 至380 優先選擇 30至45 | |||||||
| 油液清潔度 | 油液最高污染等級按 NAS 1638. | 推薦過濾器最小過濾比βx = 75 | |||||||
| 先導閥 | 第7級 | x = 5 | |||||||
| 主閥 | 第 9級 | x = 7 | |||||||
| 滯環 | % | ≤1 | |||||||
| 靈敏度 | % | ≤0.5 | |||||||
| 電氣 | |||||||||
| 電壓類型 | DC | ||||||||
| 電氣接線 | 插頭符合 DIN EN175 201-804 | ||||||||
| 最大功率 | W | 72 (平均值 = 24 W) | |||||||
| 電控器 | 內置于閥內 | ||||||||
